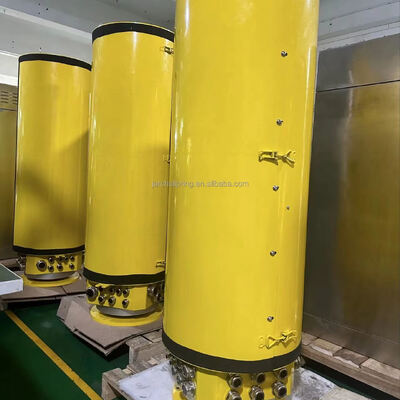

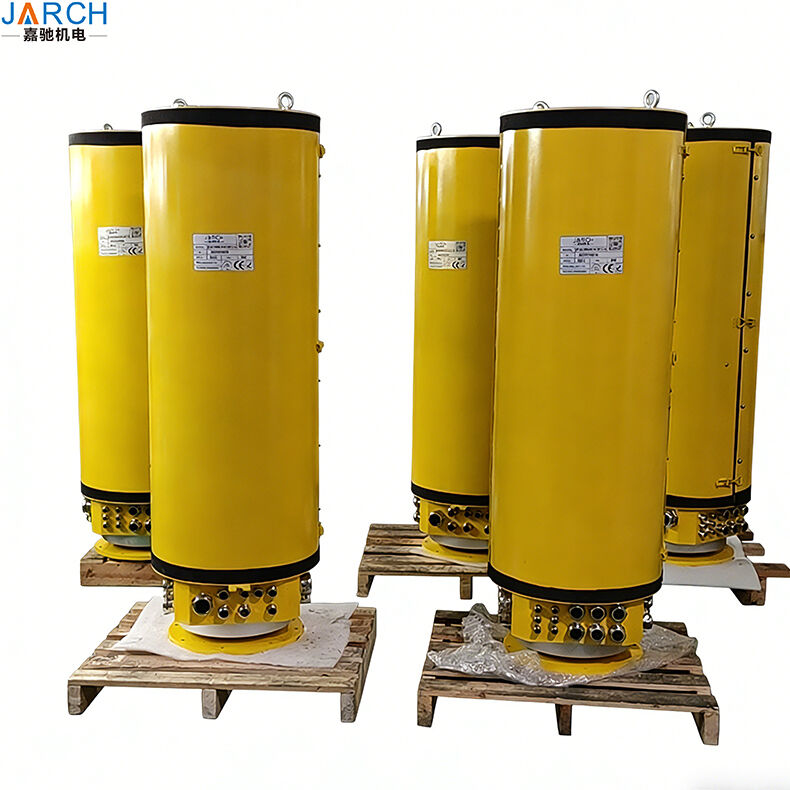

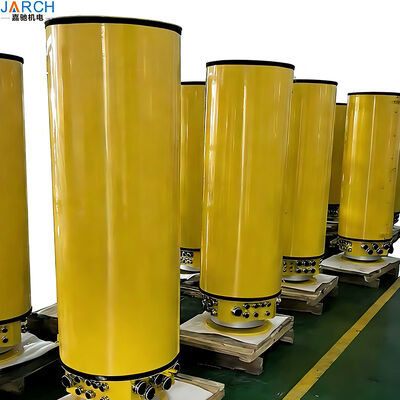

হাই ভোল্টেজ ক্যাবল রোল স্লিপ রিং টাওয়ার ক্রেন 12.5kv স্লিপ রিং কেন্দ্রীয় সংগ্রাহক রিং 15kv ক্রেনের জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | শেনজেন, গুয়াংডং |
| পরিচিতিমুলক নাম: | JARCH |
| সাক্ষ্যদান: | CE FCC |
| মডেল নম্বার: | JSR-BCX-8P400-9P150-20P205-10S |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | US$20000.0/pcs |
| প্যাকেজিং বিবরণ: | কাঠের বাক্স, 1650x640x730 মিমি, ওজন 200 কেজি |
| ডেলিভারি সময়: | 15 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 1000 পিসি/মাস |
|
বিস্তারিত তথ্য |
পণ্যের বর্ণনা
1স্লিপ রিং সম্পর্কে
JARCH স্লিপ রিংগুলি বৈদ্যুতিক শক্তি, নিয়ন্ত্রণ সংকেত এবং / অথবা একটি স্থির থেকে একটি ঘূর্ণন কাঠামোর ডেটা প্রেরণের জন্য বৈদ্যুতিন যান্ত্রিক ডিভাইস (বা বিপরীতভাবে) ।আমরা mV থেকে 36 kV পর্যন্ত ভোল্টেজ এবং mA থেকে 3600 A পর্যন্ত স্রোত প্রেরণের জন্য স্লিপ রিংগুলির একটি সম্পূর্ণ পরিসীমা অফার করি. সমস্ত সিরিজ সংকেত এবং তথ্য সঙ্গে মিশ্রিত করা উপযুক্ত. কাস্টমাইজড সমাধান 13000 এ এবং 43.2 kV পর্যন্ত পৌঁছানোর আরও যেতে পারেন। আমরা সবসময় আপনার চাহিদা পূরণের জন্য সেরা প্রযুক্তি প্রয়োগঃডাবল বা মাল্টিপল ব্রাশআমরা আপনার অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর ভিত্তি করে, কয়েক মেরু থেকে কয়েক শত থেকে রচনা প্রদান করতে পারেন।স্লিপ রিং সমাবেশ খোলা হিসাবে সরবরাহ করা যেতে পারে, বিশেষ গ্রাহক অভিযোজন জন্য নন-বন্ধ টাইপ, বা উচ্চ প্রভাব প্লাস্টিক বা ধাতু ঘর সঙ্গে সম্পূর্ণরূপে বন্ধ, এমনকি বিপজ্জনক অবস্থানে জন্য উপযুক্ত।অতিরিক্ত ঘোরানো কাপলিং তরল বা গ্যাস জন্য উপলব্ধ এবং ফাইবার অপটিক swivels একীভূত করা যেতে পারে.
2.পণ্যের সারসংক্ষেপঃ
আমাদের JARCH ইন্ডাস্ট্রিয়াল গ্রেড স্লিপ রিংগুলি নির্ভরযোগ্য শক্তি, সংকেত এবং তথ্য ট্রান্সমিশন প্রদানের জন্য ডিজাইন করা হয়েছে।তারা ব্যাপকভাবে ব্যবহৃত হয়বায়ু টারবাইন, রোবোটিক্স, ক্রেন, প্যাকেজিং মেশিন এবং চিকিৎসা সরঞ্জাম. কম বৈদ্যুতিক গোলমাল, উচ্চ গতির স্থিতিশীলতা, এবং দীর্ঘ সেবা জীবন সঙ্গে, আমাদের স্লিপ রিং অবিচ্ছিন্ন 360সিক্যাবল ট্যাগিং ছাড়া ঘূর্ণন।
3. ক্রেনএসঠোঁটের আংটি পরামিতিঃ
3.১ উপাদান নামঃ পরিবাহী স্লিপ রিং JSR-BCX-8P400-9P150-20P25-10S
3.1.1 কাজের পরিবেশের তাপমাত্রাঃ -40°C ~ + 40°C
3.1.২ সুরক্ষা স্তরঃ আইপি ৬৪
3.1.3 অপারেটিং ভোল্টেজঃ DC 24V/AC400V
3.1.4 কাজের গতিঃ 0 ~ 2rpm
3.1.7 আইসোলেশন প্রতিরোধঃ 500 এমও, ডাইনামিক প্রতিরোধের ওঠানামা মান 30m Ω এর কম
3.1.8 রিং সংখ্যাঃ মোট ৬২ রিং,
3.1.9 পাওয়ার সাপ্লাই রিং বর্তমানঃ
৮টি রিং - ৪০০ এ, ইডি ১০০%, ৪০০ ভোল্ট
9 রিং - 150 এ, ED100%, 400 ভোল্ট
20 রিং - 21 এ, ED100%, 400 ভোল্ট
10 রিং - 20 mA, ED100%, 10V:
শরীরের ওজনঃ ১৬০ কেজি
3.২ চেহারা এবং ইনস্টলেশনের মাত্রা অঙ্কন
4.স্লিপ রিং মূল বৈশিষ্ট্য ও উপকারিতা:
1. দৃঢ় ও দীর্ঘস্থায়ী
*** স্বর্ণ খাদ তারের পরিচিতি এবং সর্বনিম্ন পরিধানের জন্য উন্নত ব্রাশ প্রযুক্তি দিয়ে নির্মিত।
***10 মিলিয়ন ঘূর্ণন অতিক্রম করে রক্ষণাবেক্ষণ মুক্ত অপারেশন।
*** -৪০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস পর্যন্ত উচ্চ তাপমাত্রা প্রতিরোধের ক্ষমতা, কঠোর পরিবেশে উপযুক্ত।
2. উচ্চতর সংকেত অখণ্ডতা
***নিম্ন বৈদ্যুতিক গোলমাল (<0.5 যোগাযোগ প্রতিরোধ) স্থিতিশীল সংক্রমণ নিশ্চিত করে।
*** পাওয়ার, ইথারনেট (সিএটি৫/সিএটি৬), ইউএসবি, এইচডি ভিডিও এবং সেন্সর সিগন্যালের মিশ্র সংক্রমণ সমর্থন করে।
***সার্ভো মোটর ফিডব্যাক, এনকোডার সিগন্যাল এবং অটোমেশনে ক্যান বাসের জন্য আদর্শ।
3কমপ্যাক্ট ও বহুমুখী ডিজাইন
*** ক্যাপসুল, ট্রান্স-বোর এবং প্যানকেক টাইপে পাওয়া যায়।
***রোবোটিক জয়েন্ট এবং সিসিটিভি ক্যামেরার মতো স্পেস-সংকীর্ণ অ্যাপ্লিকেশনগুলির জন্য মিনিয়েচার স্লিপ রিং (10 মিমি ব্যাস থেকে) ।
*** কাস্টমাইজযোগ্য গর্তের আকার (6 মিমি থেকে 300 মিমি) এবং সার্কিট কনফিগারেশন (1 থেকে 100+ সার্কিট) ।
4কঠিন অবস্থার জন্য নির্মিত
*** IP54, IP65, বা IP67 সুরক্ষা ধুলো-প্রতিরোধী এবং জলরোধী কর্মক্ষমতা জন্য উপলব্ধ।
*** ক্ষয় প্রতিরোধী হাউজিং, অফশোর বায়ু খামার, সামুদ্রিক অ্যাপ্লিকেশন, এবং বহিরঙ্গন ক্রেন জন্য নিখুঁত।
*** ভারী যন্ত্রপাতি জন্য উচ্চ কম্পন এবং শক প্রতিরোধের।
5. অ্যাপ্লিকেশন (যেখানে এটি ব্যবহার করা হয়):
বায়ু শক্তি: পিচ কন্ট্রোল সিস্টেম, জাই ড্রাইভ, অবস্থা পর্যবেক্ষণ।
রোবোটিক্সঃ রোবট বাহু, সহযোগী রোবট (কবট), এজিভি, ওয়েল্ডিং রোবট।
উপাদান হ্যান্ডলিংঃ গ্যান্ট্রি ক্রেন, স্ট্যাকার ক্রেন, ঘূর্ণন টেবিল, প্যাকেজিং লাইন।
মেডিকেল অ্যান্ড ডিফেন্স: সিটি স্ক্যানার, রাডার সিস্টেম, প্যানোরামিক ক্যামেরা।
শিল্প স্বয়ংক্রিয়করণঃ ঘূর্ণনশীল পর্যায়, সূচক টেবিল, তারের ব্যবস্থাপনা।
আরএফকিউ
1প্রকাশিত সকল স্ট্যান্ডার্ড আইটেমের কি 2D এবং 3D অঙ্কন রয়েছে?
হ্যাঁ, অবশ্যই। আরও তথ্যের জন্য kris@szjarch.cn এ আমাদের ইমেইল করুন।
2কোন মাঝারি স্লিপ রিংগুলি কাস্টমাইজ করা যায় এবং কোন পরামিতিগুলির প্রয়োজন?
মাধ্যমের মাধ্যমেঃ গ্যাস, তরল, বিদ্যুৎ, ইথারনেট, অপটিক্যাল ফাইবার, গ্যাস-তরল-বিদ্যুৎ মিশ্রণ ইত্যাদি
3. বৈদ্যুতিক স্লিপ রিংগুলির জন্য, নিম্নলিখিত পরামিতিগুলি প্রয়োজনঃ
a. সার্কিট সংখ্যা (রিং নম্বর), বর্তমান, ভোল্টেজ, ঘূর্ণন গতি, তাপমাত্রা, সুরক্ষা গ্রেড;
b. সংকেত প্রেরণের প্রয়োজন আছে কি না? কোন ধরনের সংকেত? সংকেতটি সুরক্ষিত করা উচিত কিনা?
c. অভ্যন্তরীণ ব্যাসার্ধ (ID), প্রয়োজনীয় দৈর্ঘ্য, প্রস্থ, উচ্চতা। তাদের জন্য কোন নির্দিষ্ট প্রয়োজনীয়তা? উদাহরণস্বরূপ,
সর্বোচ্চ উচ্চতা XX মিমি এর নিচে হওয়া উচিত।
4বায়ুসংক্রান্ত বা হাইড্রোলিক স্লিপ রিংগুলির জন্য নিম্নলিখিত পরামিতিগুলি প্রয়োজনঃ
a. এটি কোন ধরণের গ্যাস বা তরল? আমাদের স্লিপ রিংগুলি বায়ু (ভ্যাকুয়াম, বায়ু, গ্যাস...), জলবাহী (তেল, জল, ঠান্ডা তরল...), ইত্যাদি প্রেরণ করতে পারে
b. চাপ, ঘূর্ণন গতি, প্রেরিত মাধ্যমের তাপমাত্রা;
গ. বন্দরের আকারঃ জি১/৮ বা পিটি১/৪ ইত্যাদি;
d. অভ্যন্তরীণ ব্যাসার্ধ (ID), প্রয়োজনীয় দৈর্ঘ্য,প্রস্থ, উচ্চতা; তাদের জন্য কোন বিশেষ প্রয়োজনীয়তা আছে? উদাহরণস্বরূপ, সর্বোচ্চ উচ্চতা XXmm এর নিচে হওয়া উচিত।
e. স্লিপ রিং এর সর্বোচ্চ গ্রহণযোগ্য টর্ক;
f. কিভাবে ইনস্টল করবেন? ঘূর্ণন শ্যাফ্টে স্ক্রুগুলি সংযুক্ত করুন বা ফ্ল্যাঞ্জ দিয়ে ইনস্টল করুন?
5ইথারনেটের জন্য, নিচের পরামিতিগুলি প্রয়োজনঃ
a. 1000M বা 100M;
b. সার্কিট সংখ্যা (রিং নম্বর), বর্তমান, ভোল্টেজ, ঘূর্ণন গতি;
c. সংকেত প্রেরণের প্রয়োজন আছে কি না? কোন ধরনের সংকেত? সংকেতটি সুরক্ষিত করা উচিত কিনা?
d. অভ্যন্তরীণ ব্যাসার্ধ (আইডি), প্রয়োজনীয় দৈর্ঘ্য, প্রস্থ, উচ্চতা। তাদের জন্য কোন বিশেষ প্রয়োজনীয়তা? উদাহরণস্বরূপ, সর্বোচ্চ উচ্চতা XX মিমি কম হওয়া উচিত।
6সঠিক ইনস্টলেশন, সর্বোচ্চ ঘূর্ণন গতির অধীনে কাজ এবং সঠিক পরিবেশ স্লিপ রিংগুলির কাজের জীবন বাড়ানোর জন্য ভাল।
